Обзор наружной антенны Дельта Н1181А-5V

delta_n1181a-5v-1-600x600

НПП ОСТ не так давно представила обновленную модель Дельта Н1181А-5V. Как уже видно из названия — это версия известной еще с 2013 года активной антенны Дельта Н1181А, но с усилителем, рассчитанным не на обычные +12В, а на +5В — для питания напрямую от антенного входа приставок или от USB-инжектора для телевизоров DVB-T2.

По конструкции основой является антенна Дельта Н1181, с которой можно ознакомиться в подробном обзоре.

Антенна поставляется, как всегда, в плотном полиэтиленовом пакете, с указанием конкретной модели:

Внутри помимо самой антенны и пары рефлекторов — пакетик с метизами для их прикручивания:

Ну и конечно подробная инструкция формата А4:

С прикрученными рефлекторами антенна должна выглядеть так:

Измеренная масса (как и пассивной Н1181) — около 850 г. Хотя на сайте и во всех инструкциях почему-то указывается — 1.33 кг.

Всё-таки это — лёгкая алюминиевая антенна (стальных деталей минимум) и её реальная масса в сборе — около 850 г.

Главным отличием данной антенны от предыдущей конечно же является усилитель УКАТ-44, рассчитанный на питание напряжением +5В:

При необходимости можно заменить на однокаскадный УКАТ-16 от Н1181А, но тогда уже понадобится любой блок питания +12В с сепаратором.

Примерная схема УКАТ-44:

UKAT-44 Здесь как видно усилитель уже — двухкаскадный, и как и у других отечественных производителей применяются малошумящие СВЧ-транзисторы BFG67 с граничной частотой 8 ГГц.

Измеренный ток потребления усилителя — около 26 мА.

При необходимости плата усилителя легко превращается в — пассивную плату согласования, причем можно обойтись даже без паяльника:

В указанных красных местах — аккуратно перерезать ножом дорожки, а синяя — проволочная перемычка.
Ну и конечно отключить в меню приставки питание антенного усилителя +5В.

Итак, прикручиваем кабель — центральной жилой к контакту +

Такой классический способ подключения кабеля внутри коробки лично мне больше нравятся, чем варианты с наружным F-разъемом, установленным снизу коробки, т.к. вода, стекая по коробке, так или иначе проникает в монтажное сочленение F-гнезда и необходимо более тщательно герметизировать нейтральным герметиком и изолентой.

В завершении, пластиковой стяжкой фиксируем кабель к траверсе, как показано в инструкции.

В очередной раз отмечу важное для любых наружных антенн замечание из раздела Меры безопасности:

ВНИМАНИЕ! ЗАПРЕЩЕНО использовать антенны при установке на крыше дома или отдельно стоящей мачте без обеспечения надежного заземления.

Другие производители также серьезно относятся к данному вопросу:

7. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

Запрещается использовать антенну без надежного защитного заземления.

5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
5.1. Для безопасного пользования антенной необходимо снабдить её защитным заземлением.

И еще одно полезное замечание также верное при монтаже любых наружных антенн любых производителей:

Для защиты от коррозии рекомендуется все резьбовые соединения покрывать консистентной смазкой.

Для продления срока безопасной, надежной работы рекомендуется не реже 1 раза в год проверять надежность соединений элементов антенны, правильность ориентации, качество покрытий и заземления антенны.

Параметры приема прежние: лоджия 7 этажа жилого дома, кругом городская застройка и высотные дома.
Ближний передатчик: 2 кВт (зона около 45 км), 27 канал, находится на расстоянии около 15 км:

Напомню: красный — путь сигнала, а очерченное зеленымзоны Френеля.

В качестве тестового приемника использовалась приставка на процессоре Novatek (Elect EL-2003).

Как уже отмечалось: у этого процессора шкала Качество рассчитана программистами Novatek таким образом, что стабильное изображение появляется при достижении шкалы Качество около 40 %.
Т.е. если шкала показывает 40 % и не падает, то уже можно надёжно смотреть цифровые каналы.

А всё что выше 40 % — это уже излишки, «запасы жира». Шкала Качество на приставках с Novatek равномерная спокойная и редко когда достигает 100 %, а если и достигает, то это уже ну очень большой запас.

В моём случае шкала Качество показала около 85 %, а на 57 канале — 65 %.

Хотя конечно эта антенна всё-таки не для ближней зоны приема, и её надо оценивать на дальние дистанции, поэтому развернул антенну на дальнюю вышку мощностью 5 кВт (зона около 60 км), 56 канал, находящуюся на расстоянии порядка 80 км:

На 56 канале Качество показало около 95 %, а на 59 канале — 100 %.

Но для нормальной антенны и 80 км — не предел, поэтому ещё проверил прием на другой стороне дома с другой еще более дальней вышки мощностью также 5 кВт (условная зона 60 км), 59 канал, находящейся на расстоянии почти 110 км:

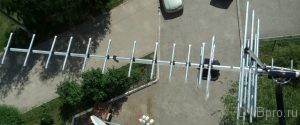

Для этого поднялся на общий балкон 14 этажа, держа антенну просто на вытянутой руке.

Шкала Качество — 100 %. Причем условия приема полностью исключают прием с предыдущей дальней вышки.

Спустился на 12 этаж:
Шкала Качество — 97 %. Хорошо видно, что на таких расстояниях существенное влияние на возможность дальнего приема оказывает кривизна Земли.

11 этаж:

Качество — 79 %. Любая неровность рельефа из-за кривизны выпячивается еще больше.

Прием ведется в зоне полутени.

10 этаж:

Качество — 64 %. Здесь и ниже стало чувствоваться, что Качество перешло условно в другую область шкалы (около 60 %), потому что уровень 10 этажа — это уже кровля стоящих впереди 9-этажек, до ближайшей из которых 140 м.

10 и всё что ниже это уже была не условно прямая видимость, а рассеянное через дома.

9 этаж:

Качество — 62 %.

8 этаж:
59 %

и наконец 7 этаж:

56 %. Еще раз напомню, что в приставках Novatek стабильно смотреть цифру можно при 40 % и более.

Безусловно, такие показатели заслуга конечно же не усилителя, а в первую очередь — самой конструкции данной антенны: узконаправленный многоэлементный «волновой канал», потому что подобные показатели на самых верхних этажах полтора года назад показывала и пассивная Н1181.

Усилитель — лишь помощник для антенны. Но сам он — сигнал не ловит. Это делает только сама антенна.

Усилитель позволяет компенсировать последующее затухание в длинном кабеле/разводке, и иногда вытянуть слабый сигнал. Но перед этим этот сигнал надо сначала принять нормальной антенной.

Высоты, на которых проверялся прием, не являются чем-то заоблачным, и во всем мире именно для таких минимальных эталонных высот проектируется любое телевидение для приема в условиях города и при плотной городской застройке:

Но вот для чего точно цифра нигде не проектируется, так это для дальнего приема. И приведенные выше примеры это лишь опытные измерения для оценки реальных возможностей данной антенны.

В отличие от аналога для цифры поэтому-то так много и строится новых вышек, чтобы все телезрители находились в зоне уверенного приема.

Но замечу, что мощности передатчиков могут отличаться в 1000 раз — от 10 Вт и до 10 кВт.
Какой мощности ваша вышка можно узнать в своём ЦКП.

Потому что, например, при самом мощном передатчике 10 кВт расстояние 20 км будет считаться — ближней зоной, а при самом маленьком 10 Вт те же 20 км будут уже являться — дальним приемом.
И несмотря на одинаковое расстояние — антенны в этих двух случаях нужны абсолютно разные.

К примеру, для 10 Вт как раз и потребуется рассматриваемая узконаправленная антенна с усилителем.

Условные зоны покрытия передатчиков без учёта рельефа местности:

  • 10 Вт – около 3 км;
  • 50 Вт – около 5 км;
  • 100 Вт – около 10 км;
  • 250 Вт – около 15 км;
  • 500 Вт – около 22 км;
  • 1 кВт – около 33 км;
  • 2 кВт – около 45 км;
  • 5 кВт – около 60 км.
  • 10 кВт – около 80 км.

и конечно при минимальной эталонной высоте 10 м.

Дальний прием может быть востребован в тех случаях, когда местная вышка вещает пока только 1 государственный мультиплекс, а 2 коммерческий мультиплекс работает где-то в соседнем городе или регионе.

Коммерческие вещатели в своё время ещё в прежних экономических условиях обязались начать оплачивать трансляцию после 2018 года не только с включенных сейчас 235 вышках (в городах с населением более 50 тысяч жителей), но и со всех остальных своих 4720 коммерческих передатчиков 2 мультиплекса по всей стране. Смогут ли они это сделать в 2019 году пока предугадать сложно, возможно вновь попросят о какой-то отсрочке в связи со сложным экономическим положением.
Ведь зачастую в каком-то небольшом городе телеканалу выгоднее продолжать платить только за свой один-единственный аналоговый передатчик, чем всем 10 телеканалам оплачивать там же за общую цифру, имея при этом маленькую рекламную аудиторию, никак не учитываемую телеизмерителями, а соответственно и рекламодателями.
В любом случае в каждом конкретном случае решение будет за телеканалами, т.к. это их деньги и только они определяют куда и как их расходовать.

Ну а пока что можно пробовать ловить 2 мультиплекс с соседних дальних вышек и Дельта Н1181А-5V для этого как раз отлично подходит.

Конечно, сама по себе антенна на высоту не поднимется, желательно обеспечить ей хотя бы минимальную эталонную высоту — 10 м.
И, кстати, именно на этой высоте делаются контрольные измерения при поступлении многочисленных жалоб от телезрителей:

Однако, конечно, всё это вовсе не означает, что нельзя принимать сигнал ниже 10 м, но если прием неудовлетворительный, то стоит задуматься о высоте.

О высоте стоит задуматься еще и потому, что в весенне-летний период деревья обильно покрываются листвой, что зачастую ведёт к ослаблению сигнала. Поэтому лето — лучшее время для установки антенн, потому что летом — наихудшие условия приема на дачах и в сельской местности да и в городах иногда могут возникать затруднения у жителей нижних этажей.

Оценить рельеф между вами и вышкой можно с помощью различных сайтов и программ, рассмотренных в предыдущем обзоре.

Также хотелось бы напомнить, что цифровое вещание по всей стране пока что тестовое, поэтому в рабочие дни в рабочее время могут быть отключения. И если при настройке антенны днём в рабочие дни не находите сигнала, то лучше сначала уточнить о профилактике или каких-либо внеплановых работах на вашей вышке в своём ЦКП.

АЧХ антенны (синий график) без учёта усилителя:

Максимальное значение собственного усиления антенны достигается на частоте 58 канала.

В чём ещё преимущество антенн «волновой канал» — усиление растёт с ростом частоты, а ведь затухание кабеля также растёт с ростом частоты, и на краях диапазона ДМВ затухание кабеля различается в 1.5 раза. И примерно также в 1.5 раза отличается усиление антенны. Т.о. «волновой канал» позволяет компенсировать последующее затухание в длинном кабеле, т.е. не дать завалить итоговую АЧХ.

И именно антенны «волновой канал» всегда использовались и используются в системах коллективного приема телевидения (СКПТ).

При монтаже антенны необходимо проследить, чтобы антенна стояла горизонтально —
либо чуть-чуть приподнять нос антенны (особенно при дальнем приеме).
Но ни в коем случае не допускать опускание носа вниз — от поверхности земли и так много помех, поэтому не стоит клевать носом.

Кроме того наружные антенны воспринимаются птицами как прекрасные насесты:

и с каждым массовым взлётом нос может опускаться всё ниже.

В сложных местах даже используют антенны изначально оборудованные вертикальными штырями:

а для уже имеющихся антенн применяют комплекты шипов из поликарбоната, фиксируемых стяжками:

tv_aerial_kit_enlargement стоимость для антенн размером с Н1181 — £3.18 (232 р), а для более длинных антенн — £6.37 (464 р).

Но не только птицы могут опускать нос антенны вниз:

Поэтому необходимо закреплять антенны надежно и со слегка приподнятым носом.

Напомню, что найти ближние и дальние вышки можно с помощью сервиса карта.ртрс.рф:

Просто ткнуть в свой дом и покажет информацию о двух ближайших вышках — точное направление и расстояние до них:

И там же показывает текущий статус передатчиков 1 и 2 мультиплекса на конкретной вышке.

Используя карта.ртрс.рф, лучше выбрать вариант именно Яндекс карта:

т.к. для территории России она гораздо точнее и актуальнее, особенно в малых городах, сёлах, деревнях и всевозможных дачах.

К тому же только в режиме Яндекс имеется режим с отображением спутниковой съемки:

лучше выбрать вариант Гибрид (это Схема + Спутник).

Т.е. даже если ваша дача не отображена на карте Яндекса, то в любом случае её можно будет увидеть на спутниковой карте Яндекса:

Безусловно, настраивать любые антенны лучше не Автоматическим, а Ручным поиском, выбрав номер канала (частоты) передатчика своей вышки, и медленно вращая, добиваться максимума шкалы Качество.

Но в некоторых случаях можно ориентировать антенну, принимая обычные аналоговые каналы, но при этом надо помнить, что цифровая вышка может оказаться гораздо ближе и с другого направления, чем дальняя аналоговая.

В некоторых городах новая цифровая вышка стоит уже в другом месте, чем старая аналоговая. А, например, в Башкирии все 216 цифровых вышек вынуждены были строить уже только на абсолютно новых местах, не там, где аналог. К примеру, в Уфе старая и новая вышки находятся в совершенно разных местах:

В дальнейшем федеральный аналог переносится на новые цифровые вышки. А что касается региональных или муниципальных каналов, то они сами определяют, где им размещаться удобнее и выгоднее с точки зрения телевизионного бизнеса.

Напомню, подключая к приставкам любые активные антенны, не имеющие своего блока питания, надо включить в меню пункт Питание:

В некоторых цифровых телевизорах низкого ценового класса также может быть такая функция, например, она встречается в телевизорах Erisson (SkyWorth). Но, например, в Sony/Panasonic/LG/Samsung такой функции нет, поэтому для них нужно использовать любой инжектор USB.
Еще раз напомню, ток потребления усилителя — 26 мА (максимальный ток порта USB 2.0 — 500 мА).

В магазинах есть и отдельные антенные блоки питания +5В с сепаратором (инжектором).

Некоторые антенны Дельта теперь стало возможным приобрести в ближайшем гипермаркете ЮЛМАРТ:
ulmart-logo Например, комнатная Дельта К131390 р.:


Причём это не какая-то новомодная «чудо-антенна для приема цифры». В начале 2017 года этой антенне исполнилось уже 10 лет. Её высокая эффективность и лучшее соотношение Цена/Качество доказано временем. Поэтому неслучайно что компания D-Color заказывает её у производителя и присваивает собственный номер D-Color DCA-115. Именно под таким обозначением её можно найти в федеральных магазинах DNS Технопоинт за 550 р.

Также в Юлмарте можно заказать активный вариант Дельта К131 (т.е. с усилителем) — К131А.02730 р:

Обе антенны прекрасно подойдут к любым современным телевизорам и приставкам DVB-T2.

В Юлмарте предлагаются и некоторые наружные антенн, например, Дельта Н111.03 за 820 р. причем она сразу же идёт с 9.5 метрами кабеля и стеновым кронштейном:

Т.е. — готовый вариант для дачи или в деревню. Да и для города — всё готово.

И также за 820 — компактная зигзагообразная антенна Харченко Дельта Н118.F (её активный вариант Н118A.F-5V рассматривался в обзоре):

И панельная Дельта Н117А.F-5V1330 р. (также подробно была рассмотрена в обзоре).

Напомню, в комплекте 6 метров кабеля.

Положительное: классическая антенна «волновой канал», узконаправленная, т.е. дальнобойная, частый рефлектор, алюминиевая, легкая — 850 г, активная, т.е. с усилителем, питание от приставки, подробное описание.
Отрицательное: как всякая дальнобойная узконаправленная антенна достаточно габаритна по длине.

Легкая алюминиевая, т.е. долговечная, рассчитана для приема в первую очередь в средней и дальней зоне, например, в тех местах, где пока не вещает 2 мультиплекс с местной вышки, но где уже имеется транслирующего его мощная дальняя вышка.
А также, когда необходимо подключить несколько приставок или телевизоров DVB-T2 к одной антенне.
