Обзор компактных наружных антенн и усилителя УСШ-5В РЭМО


Саратовский электромеханический завод «РЭМО» недавно дополнил свою номенклатуру в части компактных наружных антенн.
Напомню, подобного типа антенны рассматривались ранее в одном из предыдущих обзоров.

И начнем с новой активной антенны «Корсар 5v».

Антенна поставляется в белой прямоугольной картонной коробке:
с информационной наклейкой:
Сфотографировав в правом нижнем углу QR-код, получим короткую ссылку на сайт с описанием и информацию о производителе:

Семейство алюминиевых антенн "Корсар"
Подробнее: http://short.remo-zavod.ru/xv8y
Россия, Саратов, СЭМЗ "РЭМО"
online@remo-zavod.ru

На наклейке в виде значков также перечислены и основные функции:
и в частности, стоящий на входе усилителя фильтр Анти-GSM, предназначенный для подавления излучения от станций сотовой связи.

Здесь же внизу видим условную линейку дальности, для которой предназначена антенна:
конечно может принимать и подальше, но в целом примерно в этом интервале расстояний от передатчика.

В правом верхнем углу есть примечание — «Сделано из российского алюминия»:

Открываем коробку и видим внутри антенну, паспорт и гарантийный талон:
Чтобы антенна не болталась и случайно не повредилась при траспортировке, вся она обложена связками воздушных пакетов AIRplus STOROpack:

Антенна поставляется сразу в сборе:
и представляет собой классический 5-элементный «волновой канал».
Измеренные габариты антенны — 385 х 332 мм. Габариты петлевого вибратора — 254 х 66 мм.

Измеренная масса — около 350 г.

Замечу, что в комплектацию кабель и разъемы не входят:

Внимание: для подключения антенны к телевизору требуется коаксиальный кабель и F-коннектор, которые приобретаются отдельно.

На ножке антенной коробки информационная наклейка с надписью — «Антенна активная наружная серии «Диапазон». Изготовлено ООО «РЭМО» Россия»:

Также напомню, что внизу антенной коробки имеются два дренажных отверстия для снижения избыточной влажности при перепадах температур:

Открыв коробку видим пластинчатый усилитель, причем прикрученный напрямую к петлевому вибратору и припаянный сразу к F-разъему (без промежуточных кабелей):
Однокаскадный усилитель выполнен на уже не раз упоминавшемся малошумящем СВЧ-транзисторе BFG67/X (примерная схема):
Измеренный ток потребления — около 9 мА.

Причем в случае необходимости конструкция антенной коробки позволяет заменить его, например, на усилитель от «польской» решетки или пассивную плату согласования.

Однако при этом надо помнить, что согласно документу Единые технические требования NorDig к интегрированным приемникам-декодерам для кабельных, спутниковых, наземных и IP-сетей:

3.4.6 RF Input Connector

Maximum load current 30 mA

Поэтому прежде чем заменять родной усилитель активных антенн — на усилитель от «польской» решетки желательно сначала измерить ток его потребления именно при +5В.
Если ток потребления будет превышать 30 мА, то в приставке согласно требованиям может сработать защита от перегрузки и такой усилитель работать не будет.

Бывают еще ситуации, что потребление усилителя от «польской» решетки — на грани срабатывания защиты, поэтому на экране могут иногда возникать надписи о перегрузке питания антенного входа.
В любом случае лучше подобрать более экономичный экземпляр усилителя или выбирать именно среди 5В-вариантов (такие тоже появились).

Ну и конечно используя 12В-усилитель при питании от +5В усиление будет ниже.

Читая паспорт, заметно, что с каждым разом описание становится всё более подробней, в частности в разделе:

6. Порядок сборки и установки

6.3. При выборе места установки и ориентации антенны обратите внимание на примеры, показанные на рис.

И приведены типовые ошибки в виде схематичных рисунков. Как видно, часть из них относится к неправильной ориентации (не на вышку), а другая — к недостаточной высоте антенны:
Недостаток высоты наиболее характерен для частного сектора, села, дачных участков, особенно если они расположены, например, сразу за холмом.

И тут же приведены соответствующие им варианты — правильного направления и размещения антенны:
Хотелось бы, чтобы данные рисунки были еще крупнее и четче, ведь к сожалению многие инструкцию вовсе не читают, то уж хотя бы на картинки посмотрят и увидят типичные ошибки при установке антенн.

Ведь как и у всех производителей описание антенны начинается с условий применения:

1. Общие сведения

1.3. Дальность и качество приема зависят от места установки приемной антенны, от высоты ее подвеса, мощности телевизионного передатчика, высоты подвеса и коэффициента усиления передающей антенны, рельефа местности, времени года, уровня помех и ряда других факторов.

Для того, чтоб знать куда направлять, можно воспользоваться обновленным сервисом карта.ртрс.рф и теперь можно просто ткнуть мышкой на свой дом — покажет точное направление (азимут) и расстояние до двух ближайших вышек, например:

Чёрный конец стрелки показывает, где именно вышки находятся:

Знать правильное направление важно еще и потому, что не всегда цифровой передатчик расположен на той же вышке, где и аналоговые каналы.

Например, в Республике Башкортостан абсолютно все 216 вышек будут новыми, а ведь они могут располагаться не обязательно где-то рядом со старой вышкой, но и вообще — в какой угодно стороне.

Поэтому лучше ориентироваться не только на старые антенны соседей, но и самим проверить, где находится цифровой передатчик, воспользовавшись сервисом карта.ртрс.рф.

Конечно, если у вас есть потребность ловить сигнал не с ближайших, а с какой-то дальней вышки (например, чтоб поймать 2 мультиплекс), то измерить расстояние можно и как обычно с помощью Яндекс.Карт — maps.ya.ru, воспользовавшись кнопкой-линейкой (в правом нижнем углу карт):
ставим точку в свой дом, а другую точку — на вышку. Получаем расстояние.

А быстро оценить не только расстояние, но и рельеф на трассе позволит Карта высот (если перегружен, есть альтернативный вариант либо оригинал на английском).
Выберите 2 точки на карте, а затем нажмите кнопку — Нарисовать профиль высот.

Пример результата до дальнего передатчика:
Ну а увидеть трассу сигнала с учетом кривизны Земли поможет LinkTest: задать две точки, указать высоту вашей будущей приемной антенны и работающей передающей антенны и внизу нажать кнопку ‘Построить профиль трассы’:
Высоту передающей антенны можно уточнить, например, в вашем Центре консультационной поддержки или на сайте вашего филиала РТРС в разделе Цифровое ТВ.

Конечно, кривизну нужно учитывать в первую очередь при дальнем приеме — более 60 км, а рассматриваемые антенны рассчитаны в основном для ближней и средней зоны.

И необходимо помнить:

8. Свидетельство о приемке и гарантийные обязательства

8.5. Изготовитель не может гарантировать качественный прием ТВ программ в местах недостаточного покрытия ТВ-сигналом и неверной установки и/или настройки антенны.
Отсутствие приема в таких ситуациях не является основанием для признания антенны неисправной.

Параметры приема: лоджия 7 этажа жилого дома, вокруг городская застройка и высотные дома.
Ближний передатчик: 2 кВт (зона около 45 км), 27 канал находится на расстоянии около 15 км.
Шкала Качество показала около 78%:
А дальний передатчик: 5 кВт (зона около 60 км), 59 канал находится примерно в 78 км.
Шкала Качество — около 49%:
Использовалась та же приставка TVjet RE820HDT2 (HW Rev. 4.0), описанная в одном из обзоров, и коаксиальный кабель длиной 6 м.

Т.к. антенна активная, но — без внешнего блока питания (как у модели «Корсар DX») перед настройкой необходимо включить в меню приставки питание антенны +5В, что и отмечено в названии модели — 5v.

Если не включить в приставке питание для активной антенны, не имеющей своего БП, то усилитель, а значит и антенна в целом — работать не будут.

Подстройку антенн до максимума шкалы Качество лучше производить в вечернее время, когда складывается наиболее сложная электромагнитная обстановка.

Напомню, что после каждого небольшого поворота антенны необходимо через 2-3 с дождаться ответной реакции шкалы Качество.

Теперь рассмотрим функционально во многом схожую модель, но и имеющую свои отличия «Парус 5v».

Антенна поставляется в продолговатой картонной коробке:
На красочной наклейке также показано функциональное предназначение и основная информация:
QR-код показал следующие данные:

Семейство алюминиевых антенн "Парус"
Подробнее: http://short.remo-zavod.ru/bufd
Россия, Саратов, СЭМЗ "РЭМО"
online@remo-zavod.ru

Условная линейка дальности здесь продлена уже на большую дистанцию, чем у предыдущей:

И так же имеется примечание — «Сделано из российского алюминия»:

Внутри коробки видим антенну, пару рефлекторов, пакетик с метизами для их крепления, паспорт и гарантийный талон:
Антенна также обложена воздушными пакетами AIRplus, чтобы внутренности не перемещались и не повреждались при транспортировке.

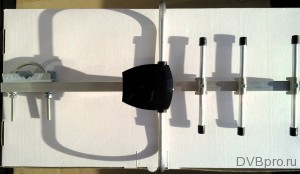

Просто прикручиваем рефлекторы и антенна собрана:
Измеренные габариты — 475 х 332 х 263 мм. Измеренная масса — около 550 г.
Масса возросла на 200 г за счет более расширенного рефлектора и удлиненной на 90 мм траверсы.

Монтируем антенну на стеновой кронштейн и подключаем кабель.

6. Порядок сборки и установки

6.5. После подключения произведите гидроизоляцию разъема с помощью ПВХ-изоленты и нейтрального герметика.

Направляем на ближний передатчик:
шкала Качество показала 100%.
Разворачиваем на дальний:
шкала Качество около 75%.

Как видно, расширенный (более частый) рефлектор дал прибавку порядка 20-25% шкалы Качество.
Чем и объясняется большая дальность «Парус» в сравнении с «Корсар».

И еще раз напомню о таком явлении как Интерференция волн, которое относится ко всем антеннам, начиная от самых простых комнатных и кончая сложными наружными.

Даже если стоите в чистом поле, то на антенну приходят как минимум два сигнала – прямой и отраженный от земной поверхности.

И сигналы даже с одной и той же амплитудой, но — с разной фазой могут давать в результате различную суммарную интенсивность. Т.о., интенсивность суммы двух сигналов может меняться от 0 до удвоенной суммы амплитуд.
Если такая ситуация возникнет, то просто немного переместите антенну в пределах метра: ближе/дальше от передатчика или изменяя её высоту – ниже/выше (лучше конечно выше).
Причем проверить шкалу Качество на обоих мультиплексах, т.к. на это влияет и частота приходящего сигнала.

При окончательном монтаже любых активных антенн не стоит также забывать о потенциальной угрозе выхода из строя усилителя после грозы — из-за отсутствия заземления:

5. Указание мер безопасности

5.1. Для безопасного пользования антенной необходимо снабдить её защитным заземлением.
Заземление может быть подключено к резьбовой части U-образной скобы узла крепления.

И в целом — за любой антенной необходимо периодически следить:

7. Техническое обслуживание

7.1. Профилактический осмотр антенны необходимо производить регулярно, но не реже одного раза в полгода, при этом обращайте особое внимание на правильность ориентации антенны, надежность крепления, затяжку всех элементов, целостность кабеля, отсутствие механических повреждений антенны.

Например, если антенна была недостаточно надежно закреплена, то при сильном ветре её может развернуть в сторону, шкала Качество упадет, поэтому надо вновь направить её на вышку до максимума шкалы Качество и закрепить.

Причем сильный ветер или грозы могут случаться когда угодно, например, ночью, когда все спят, или же вас не было на даче, а за это время там могло произойти всё что угодно.
Поэтому если перестало показывать, то проверку необходимо начинать с антенны, кабеля и т.д.

«Корсар 5v»
Положительное: более компактная, т.к. узел крепления к мачте расположен перед рефлектором, легкая простая алюминиевая активная антенна с возможностью питания от приставки +5В, фильтр Анти-GSM.
Отрицательное: одиночный рефлектор.

«Парус 5v»
Положительное: чуть большее усиление за счет частого рефлектора, питание от приставки +5В, фильтр Анти-GSM.
Отрицательное: немного тяжелее и габаритнее.

В целом можно рекомендовать «Корсар 5v» для приема в ближней зоне, а «Парус 5v» — в средней зоне. И несмотря на чуть большие габариты, личное предпочтение осталось за «Парус 5v», как имеющую расширенный рефлектор, что важно при сложном приеме.

И в заключении рассмотрим антенный усилитель «УСШ-5В». Он предназначен для усиления сигнала пассивных антенн, например, когда необходимо компенсировать затухание на длинном кабеле.

Поставляется в небольшой красочной картонной коробке:
На обратной стороне приведены все контактные данные производителя:
Внутри находится сам усилитель, паспорт и гарантийный талон:
Вход — обычное антенное гнездо САТ-Г, а выходной кабель со стандартным штекером САТ-Ш.
Корпус обтянут термоусадочной трубкой, тем не менее не стоит размещать усилитель на улице, т.к. он для этого не предназначен:

1. Общие сведения

1.5. Изделие может эксплуатироваться в интервале температур от +1°C до +40°C

А на обратной стороне паспорта приведена схема подключения:
Конечно, нужно еще включить в меню приставки питание +5В.
В качестве пассивной антенны использовалась модель «Диапазон UHF П» (П — пассивная).
Приставка и коаксиальный кабель длиной 6 м те же, что и в приведенных выше тестах.

Ниже приведен уровень сигнала без и с использованием усилителя на частоте 522 МГц:
и тоже самое — на частоте 778 МГц:
Как видно уровень сигнала при использовании усилителя вырос. Конечно, желательно размещать усилитель недалеко от антенны, оптимально, например, на чердаке.
Или непосредственно перед приставкой, но при этом надо помнить, что кабель между пассивной антенной и усилителем не должен быть слишком длинным.

Измеренный ток потребления — около 22 мА.

Положительное: компактный, использованы обычные ТВ-разъемы.
Отрицательное: не предназначен для наружного применения.

Когда немного не хватает усиления антенны, данный усилитель позволит компенсировать затухание сигнала в длинном кабеле.

Представленные образцы удачно сочетают в себе отличные эл. параметры и достойный внешний вид. Изготовлены антены из алюминия, что повышает их долговечность и снижает вес. Вполне достойные представители семейства «РЭМО» для города и пригорода.

Задать вопросы о цифровом телевидении можно на форуме DVBpro
