Обзор DVB-T2 ресивера TENiKS DTR-122

Компания Макси Трейд не так давно представила новую модуль ресивера — TENiKS DTR-122.

Комплект стандартно состоит из приставки в неглянцевом пластиковом корпусе, адаптера питания +5В 1А с проводом длиной 1.2 м, пульта, аудио-видео шнура с «тюльпанами» (90 см), двух батареек ААА, руководства пользователя и гарантийного талона.

Приставка небольшая, как школьный пенал. Измеренные габариты самого корпуса: 155х78х38. Разъемы сзади выступают ещё на 10 мм.
На передней панели находится IR-датчик для пульта, двухцветный индикатор включения, а также разъем USB.

Сзади расположены разъемы: антенный вход – RF IN и выход — RF OUT. Разъёмы RCA — выход цифрового звука S/PDIF – оранжевый COAX, Композитный желтый VIDEO, выход обычного аналогового звука: красный R (правый канал), белый L (левый канал). И — HDMI.
Гнездо питания +5В.

Ножки — пластиковые конусы высотой 3 мм. Приставка легкая, измеренная масса — около 100 г.
Пластик хоть и тёмный, но в полной темноте свет от индикатора питания можно даже разглядеть через сплошную крышку.
В целом щелей более чем достаточно: боковые, задние и всё дно:

Пульт обычный — две батарейки рядом и имеется удобная нижняя выемка под указательный палец. Кнопки резиновые, удобные, цифровой блок расположен к ближнему краю, диаметр кнопок — 6 мм.
Пульт работает как надо и со всех сторон, от стен. При проверках приставка часто лежит как попало и далеко не всегда передней панелью к пульту, но срабатывание четкое.

Подключаем «тюльпаны» к телевизору и приставке в соответствии с их цветами.
Ко входу RF IN подключаем антенну, а если хотите продолжать прием и имеющихся аналоговых каналов, то с выходного антенного гнезда RF OUT кабелем-переходником (в комплект не входит) можно подключить – к антенному входу телевизора. Пример подключения.
Или же можно воспользоваться внешним антенным разветвителем: один выход — к приставке, а другой — к телевизору.

Переключая на телевизоре TV/AV можно будет с одной и той же антенны, не перетыкая кабеля, смотреть – и «цифру» с приставки, и имеющиеся старые аналоговые каналы.

Отмечу, что все приставки имеют разъем HDMI и — купив переходник или кабель HDMI>DVI — можно подключить её к имеющемуся монитору с DVI-входом. А звук можно подключить, например, к старым компьютерным колонкам.
Чем новее монитор с DVI, тем больше вероятность, что имеющие в приставке видеоразрешения подойдут к монитору.

После подключения всех разъёмов к телевизору и переводу его в режим AV, включаем приставку в розетку и после заставки TENiKS практически сразу (17 с) видим меню в новой черно-желтой гамме:

причем страны Russia, Greece и Myanmar написаны по-английски, в отличие от всех остальных, написанных по-русски.
Запускаем поиск — через 2 м 20 с нашлись и сами запомнились – все телевизионные и радио каналы 1 мультиплекса.
Отмечу, что поиск сразу начался с правильной сетки частот МВ-диапазона (178-186-194-202-210-218-226 МГц) и шагом 8 МГц — всё это наш Восточноевропейский стандарт. Этот момент будет актуален при развертывании 3 мультиплекса.

Если не желаете ждать двойного прохода при поиске: DVB-T > DVB-T2 или же у вас — слабый сигнал, то можно просто зайти в меню Установка — Ручной поиск и, указав ваш конкретный канал, запустить поиск:

Далее можем отсортировать/переставить местами каналы так, как нам удобно, а также и переименовать их. Например, можно удалить порядковые номера телеканалов:

Недавно Телегид заработал и на радиоканалах:

Нажав кнопку EPG, можно увидеть программу на сегодня и на несколько дней вперед:

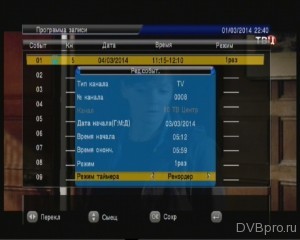

Нажав желтую кнопку Book (можно было бы назвать Закладка, Задание или Расписание), добавляем программу в расписание: канал, время начала и конца сами скопируются из EPG — надо только выбрать последующее действие — Планир. (просмотр) или Рекордер (запись).

Приставка примерно за минуту до указанного вами времени — сама включится, затем точно в указанное время начнет записывать, после чего сама выключится.

Еще раз напомню о технических особенностях работы демодуляторов в приставках с текущей структурой 1 мультиплекса:
телеканалы PLP0

  • Первый канал
  • Россия 2
  • НТВ
  • Петербург 5 канал
  • Россия Культура
  • Карусель
  • ОТР
  • ТВЦ

телеканалы PLP1

  • Россия 1

телеканалы PLP2

  • Россия 24

Если вы начали запись канала в одном PLP, то нежелательно переключаться на телеканал — в другом PLP.

Например, запланировали запись передачи на НТВ (PLP0), а, выключая приставку, оставили её на Россия 1 (PLP1). Приставка в указанное время включится, попытается записать НТВ, но результатом будет пустой файл .TS (один лишь заголовок 880 Кбайт).
Потому что приставка не может сама переключиться на другой PLP — это должен сделать человек (заранее).

Поэтому, планируя запись, чтобы не вспоминать, что Россия 1 и Россия 24 находятся в других PLP, желательно просто оставлять выключенную приставку на том же канале, на котором запланировали запись.

Кстати, в процессе запланированной записи Список телеканалов показывает только телеканалы своего PLP. Например, запрограммировав Карусель и после старта записи, видим только 8 телеканалов (а не 10), т.е. приставка в этот период ограничит вас в ошибочном переключении на другой PLP.

Причины вышеописанного — демодуляторы в приставках могут работать только с каким-то одним PLP в данный конкретный момент времени.

В папке MYRECORD создаются папки вида: [НазваниеКанала__Дата Время], например, [07 РОССИЯ-24__2014-02-26 21’55’09], в которых создаются файлы 0001.TS, 0002.TS, INFO.RCD, первых из которых имеет следующие характеристики — 720×576 25FPS MPEG4 AVC (H.264), 192 kbps 48 kHz mp3.
Средняя скорость потребления при записи – около 370 КБайт/с, т. е. примерно 1.3 ГБайт/час.

В Руководстве пользователя отмечено:
"Порт USB поддерживает различные размеры флэш накопителей.
Желательно использовать флэшки объемом не менее 8 GB".
И разделе «Поиск неисправностей» для такого признака как:
"Запись производится с подергиванием или другие похожие проблемы"
указан следующий вариант исправления:
"Подключенный флэш накопитель слишком медленный. Пожалуйста, используйте только USB-накопители с 8 GB или более."Да и с точки зрения цена/объем также лучше использовать 32 либо 64 ГБ или же внешний винчестер.

Скорость переключения между каналами и функцию PVR («Магнитоф.») можно можно оценить по видео:

Напомню, что в приставках на процессорах Novatek имеется функция Стоп-кадра — кнопка II (пауза), причем работающая без флешки.

А в данной приставке есть новая ранее не встречавшаяся функция Zoom (увеличение) — кнопка на пульте со значком лупы.

Нажав её во время трансляции, можно перемещаться по экрану, разглядывая детали и при необходимости — нажимать на паузу II.

Подобный Zoom имеется и режиме PVR (это есть и на других приставках с Novatek):

Для слабослышащих людей можно воспользоваться Телетекстом, нажав кнопку TTX. Сервис присутствует на Первом канале, Россия 1, Культура, Карусель, ТВЦ.
Например, можно увидеть программу передач с субтитрами:

И нажав цифры 888 — увидим субтитры у перечисленных каналов.

Кроме этого, интересный Телетекст, помимо Первого канала, есть и на канале ТВЦ:

Приставка также имеет и функции медиаплеера: прослушивание музыки, просмотр фотографий и фильмов, но если вы используете какой-то нестандартный или неподдерживаемый кодек либо формат, то изображения или звука может и не быть.
Об этом напоминают в Примечании раздела Мультимедийный проигрыватель:
"Ввиду разнообразия различных видео-, аудиокодов, видеоконтейнера и программ PC, вполне возможно, что некоторые видео файлы не будут поддерживаться."

В отличие от большинства других приставок на Novatek (1080i), здесь имеется видеорежим 1080p:

Узнать подробную информацию о сигнале (например, Качество) можно, трижды нажав кнопку INFO:

Параметры приема: передатчик 27 канал (522 МГц), 2 кВт (зона 45 км). Точка приема: 15 км от передатчика, 7 этаж, вокруг городская застройка, т.е. прямой видимости нет — сигнал только переотраженный.
В качестве антенны использована самодельная антенна-вешалка — обычный полуволновой диполь:

Общая длина проводов от края до края l = 300 / 2f,
Частоту канала К можно подсчитать как: f = K x 8 + 306.
Промежуток в середине 1-1,5 см.

В целом, прежде чем приобретать обычную новую ДМВ-антенну — лучше сначала проверить прием на имеющиеся у вас старые антенны (наружные или комнатные) и лишь при невозможности приема (например, очень слабый), подумать о новой. Новая антенна — вовсе не значит дорогая антенна.
Зачастую наоборот, потратив на произведение современных дизайнеров круглую сумму, можно получить результат гораздо хуже, чем с обычной вешалкой, сделанной своими руками из двух кусков монтажного провода.

Зайдя в меню и нажав на пульте кнопку INFO, увидим информацию о системе:

Технические детали: тюнер MXL603, демодулятор NT78820, процессор NT78316, флеш Spansion FL032PIF (4МБ), выходной линейный усилитель SGM8905, DC-DC преобразователи N45P00, линейный стабилизатор AMS1117 ADJ. На плате четко обозначено место для разъема консоли: UART CN301. Адаптер питания неразборный, заклеенный.

В спецификации почему-то указан процессор N78201, однако и внутри прошивки, и в сообщениях консоли — при включении и выключении приставки:

NT78316/layer_bgp.c, LAYER_BGP_Initial
...
src/ipc/NT78316/drv_ipc.c, DRV_STBC_IPC_CMD_SetTZone, 1991, h:4, m:0, N:0, hf:8

упоминается только NT78316. Замечу, что и в интернете сообщений о NT78201 не встречалось.

Температурный режим (со снятыми крышками), °C: процессор +49, демодулятор +46, тюнер +50. Радиатор на процессоре 14х14х10 мм.

Приставки, питающиеся от внешнего адаптера, можно использовать и в автомобиле (конечно, во время стоянки). Для этого понадобится лишь небольшой стабилизатор +12В > +5В.
Здесь гнездо питания под штекер диаметром 3.5 мм (в других приставках обычно применяется 5.5 мм).

Измеренное потребление по +5В составляет 700 мА, т.е. мощность, потребляемая приставкой во время просмотра телепередач, всего лишь около 3.5 Вт.

Если пожелаете сбросить приставку в Заводские настройки, у вас спросят пароль. В Руководстве он не указан, но подошли банальные — 0000.

Для тех, кто любит экспериментировать — всё-таки удалось более-менее разобраться с форматом файла .SSU (прошивки приставок на процессоре Novatek).
Но для начала расскажу о полезной функции в приставках на Novatek — имеется возможность сохранения всей текущей прошивки, а также отдельных служебных областей.

Для этого в разделе Система есть пункт Обновление и резервирование — Образ резервирования.
К сожалению, в различных приставках это подменю одинаково плохо переведено, поэтому понять — что же всё-таки имелось ввиду? — довольно непросто. Поэтому лучше временно поменять язык меню — на английский (в скобках привожу русские названия меню).

Итак: вставляем пустую флешку, выбираем Update & Backup (Обновление и резервирование), затем Image Backup (Образ резервирования).

Здесь можем выбрать для сохранения различные служебные области или всё целиком:

  • User Database (База польз.)
  • Backup Database (Reserve databas — именно так)
  • Shared Data (Общ. данные)
  • Backup All (Копир. все)
  • Backup Loader (Загруз. копии)
  • Application 1 (Приложение 1)
  • Application 2 (Приложение 2)
  • Private Data (Личн. данные)

Для того, чтобы сохранить в файл, надо сначала создать ему имя — Add New File (Доб файл), а уже затем в указанное имя записывать файл.
Не все из вышеперечисленных будут сохранены, многие будут длиной — 0 байт.
Каждый из сохраненных файлов формата .SSU будут представлять собой сжатый код, обрамленный заголовком (в начале) и контрольной суммой (в конце).

Заголовок имеет длину 80 байт и начинается со слова Novatek, а конец — контрольная сумма длиной 4 байта.
Например, выбрав Backup All (Копир. все), мы сохраним целиком весь дамп флеш-памяти размером ровно 4 МБайта + 80 байт заголовка + 4 байта контрольной суммой = 4194388 байт файла.

  1. Loader — загрузчик имеет длину ровно 64 КБайта + 84 = 65620 байт файла
  2. Application 1 — сама программа приставки — длина кода различна. В этой приставке имеет длину около 3 МБайт + 84 = 3 014 740 байт.
  3. User Database — пользовательские данные ровно 64 КБайта + 84 = 65620 байт
  4. Shared Data — общие данные ровно 192 КБайта + 84 = 196692 байт

Неслучайно перечислил именно в таком порядке — так они располагаются во флеш-памяти (естественно без заголовков и контрольных сумм):

Loader + Application 1 + User Database + Shared Data

Если посмотрите на заводские прошивки — они именно так и выглядят (конечно, с 80 байтами заголовка и 4 байтами контрольной суммы в конце).
В заводских прошивках область User Database, как правило, просто заполнена кодом FF.

Итог: делаем Backup All, у сохраненного файла отрезаем 80 байт в начале и 4 байта в конце — и получаем готовый дамп для будущего возможного прошивания во флешку с помощью программатора (например, простейшего SPIPGM).

Вообще, рекомендую всем владельцам приставок на Novatek на всякий случай сохранить резервную копию флеш-памяти вашей приставки. Просто выберите Backup All (Копир. все).
И можно спокойно экспериментировать с различными версиями, зная, что в самом крайнем случае — у вас есть ваш сохраненный оригинальный дамп.

Положительное: чувствительный, правильная сетка частот и полоса пропускания МВ-диапазона, наличие функции Zoom.
Отрицательное: в некоторых внутренних пунктах меню неправильный или вовсе отсутствующий перевод на русский язык (опять-таки спасает инструкция).

Технических вопросов к модели не возникает, имеется новая функция Zoom, но названия некоторых пунктов меню неплохо было бы доработать.
